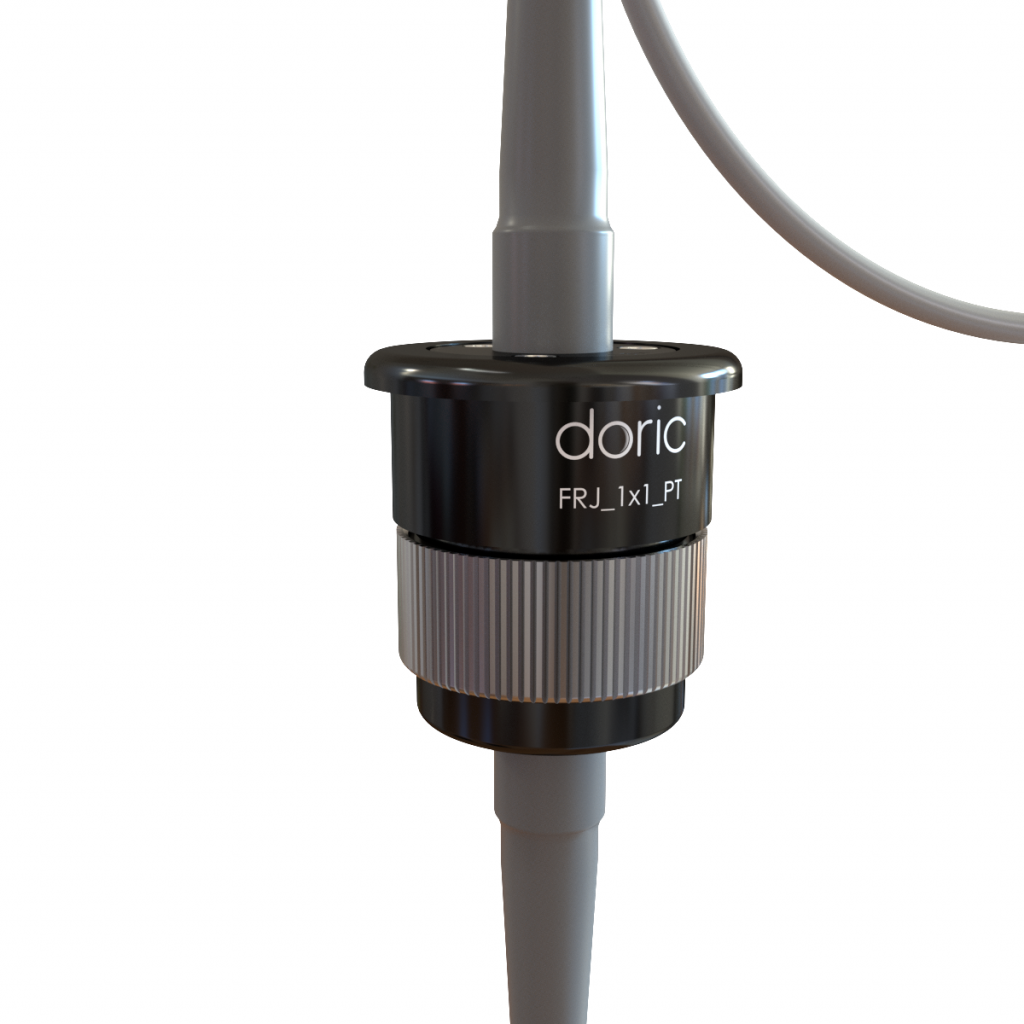

Joint tournant fibre optique Pigtailed 1x1
Photométrie
Dans les expériences de photométrie par fibre, le signal mesuré correspond à de très faibles fluctuations de lumière émise par un fluorophore. Il est donc essentiel que les joints rotatifs à fibre optique du dispositif présentent une transmission aussi stable que possible. Toutefois, le diamètre important des fibres multimodes ainsi que les tolérances mécaniques des connecteurs peuvent entraîner des variations de transmission. Pour limiter au maximum ces fluctuations, l’utilisation d’un joint rotatif à fibre optique 1×1 équipé de fibres pigtail doit être privilégiée.
| Caracteristique | Valeur |
|---|---|
| Variation maximale | <1% crête à crête (1 voie) // <2% crête à crête (2 voie |
| Transmission | >65 % (70 % en moyenne) |
| Configuration de fibre typique | Noyau de 200 ou 400 µm - NA 0.37 ou 0.57 |
| Fibre optique | stator : 1.0, 1.5 , 2.0, 3.0, 4.0, mètres avec gaine ARMO Black ///rotor : 15 centimètres avec revêtement PBKM |
| Couple de démarrage | <250 µN · m |
| Corps de joint rotatifongueur | 20 mm |
| Diamètre extérieur | 19 mm |
| Masse | 18 g sans fibres optiques |
